Zettlex 高頻問題解答指南

1. IncOder的工作原理？

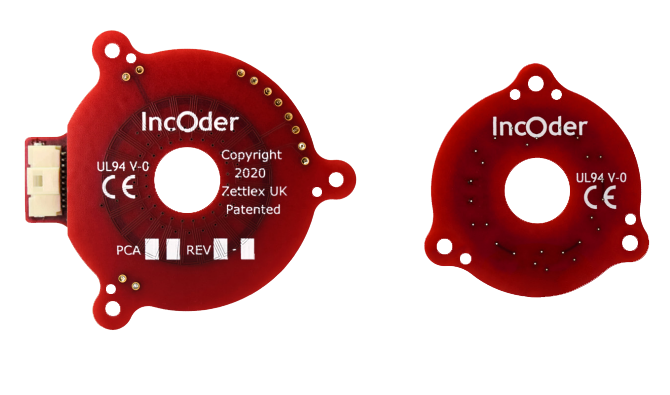

 IncOder的工作原理與無刷旋轉變壓器和旋轉可變變壓器類似。IncOder定子可接受直流電源，并在定子與轉子之間形成一個低功率交流電電磁場。該電磁場隨著轉子的轉動而變化。定子可檢測該電磁場，并以模擬或數字信號輸出旋轉角度。與旋轉變壓器不同，IncOder采用層流電路而不是繞線盤。該專利技術使得IncOder結構緊湊、重量輕、慣性低、準度高，且無需高精度安裝。

2. IncOder對于絕對輸出設備來說測量是真絕對嗎？

是。電源重上電前后的測量值是一致的。上電無需轉動。

3. 測量性能是否隨轉子同心度的變化而變化?

如果轉子同心度在規定的范圍內，則分辨率、重復性和準確度(線性)將按照規定。人們可能會認為同心度會大大降低精度，但編碼器使用的是轉子和定子的全面，因此誤差會被完全相反的因素抵消。這與其他編碼器技術(尤其是光學或電容器件)不同，后者的性能取決于嚴格控制的同心度。

4. 可以在規定的工作溫度范圍之外使用IncOder？

工作溫度限制是由IncOder的電子部件而不是基礎技術決定。標準IncOder工作在-45或+85攝氏度額定工作條件下，擴展范圍提供-60攝氏度的低溫產品選項(產品選項12VCT或24VCT)或+105攝氏度的高溫選項(產品選項 5HT)。在用戶認可后IncOder可以在用戶限定的范圍之外使用。在等于或低于規定下限的溫度時，建議在工作前保持電源或延長供電時間(>1分鐘)。

5.如果轉子或定子變濕或弄臟會發生什么？

測量性能不受潮濕，冷凝，污垢，灰塵，油，泥土或沙子的影響。所有IncOder在水中短時浸入1m深度仍能正常工作。如果頻繁接觸液體或浸沒在操作環境中，則應使用連接類型為集成電纜的設備。

6. 如何校準IncOder？

校準僅適用于某些超高精度應用，如天文望遠鏡。 存儲來自IncOder的讀數并將其與主機系統中的查找表中的參考進行比較。 這種布置將抵消由于固有的非線性或安裝公差造成的任何不準確性。 分辨率和可重復性不受校準的影響。

7. 數據接口的波特率可以在何種條件下工作？

傳輸距離越長（電纜長度），推薦的波特率越低。這個表顯示推薦的波特 率與電纜長度。

8. IncOder受磁鐵影響嗎？

不。磁鐵產生直流電場，而IncOder使用交流電磁場在一個特定的高頻。

9. IncOder適用于惡劣的電磁場嗎？

是。許多IncOder在強大的電磁噪聲源附近使用，如電機或變壓器。 IncOder的鋁外殼在內部電子元件周圍產生法拉第籠式效應，該技術的設計使得進場的遠場輻射能夠自動消除或過濾掉。

10. IncOder是否產生電磁輻射？

輻射很小，僅限于IncOder的內部傳感器面。IncOder外殼具有法拉第籠式效應。IncOder通常用于敏感設備（如導航設備）附近。

11.如果我們需要接地IncOder外殼呢?

一些應用如戰斗車輛和飛機需要將Incoder接地。一些IncOder外殼飾面是硬質陽極氧化的，不導電�？梢允褂脦в锌纱┩戈枠O氧化表面的皺褶墊圈的接地帶進行連接�；蛘�，使用銼刀或磨料將接地點附近的陽極氧化表面(通常使用其中一個安裝螺絲孔)磨掉�；蛘�，可以從擴展產品范圍(37和58mm標準產品就是使用Surtec650導電表面處理)中指定導電性表面處理工藝，例如Alocrom或Surtec650。

12. 轉子是否需要電氣接地？

不需要。一些電容式器件需要旋轉軸與地電連接，以避免靜電干擾。IncOder沒有這樣的要求。

13.轉子到定子間隙是否影響測量性能？

分辨率，重復性和線性度將按照規定，只要間隙為指定的公差。在限制要求范圍內，IncOder的測量分辨率和重復性與間隙無關。如果間隙公差從±0.35mm增加到±0.50mm，則保證的測量非線性將增加一倍。例如，如果250mm IncOder的間隙公差為±0.50mm（而不是指定要求 的+0.35mm），則保證的線性度將從+/- 40角秒增加到+/- 80角秒。使用頂絲固定或軸夾緊轉子最容易實現間隙公差�；蛘�，可以通過使用墊片來維護所需的間隙。

14. IncOder是否進行自檢或內置測試（BIT）？

 是。如果BIT顯示內部錯誤，則會產生錯誤信號。BIT包括連續性/損壞，轉子是否存在，轉子是否在范圍內，總電磁故障，窗口看門狗定時器，上電復位，電源掉電復位，時鐘輸入超時，讀/寫和內部閃存數據存儲器值檢查。

15. IncOder是否會放氣？

IncOder外殼采用硬質陽極氧化處理，Surtec或Alocrom成品鋁不產生脫氣。裝置內使用的環氧樹脂和其他材料符合美國宇航局對航天器低排氣材料的分類，TML<1%，CVM<0.1%，根據 ASTM E-595-90，在真空條件下在125℃下24小時測試。并且IncOder成功應用于敏感光學器件，而IncOder中沒有殘留物會影響鏡頭。

16. 我們?nèi)绾沃付ㄒ粋�定制的IncOder變體？

 以此手冊為依據，并指明任何差異。應優先使用標準外徑“A”尺寸（即37, 58, 75,  100, 125mm等）和比例內徑。這使我們能夠使用常規傳感器組件與替代的機械形式。

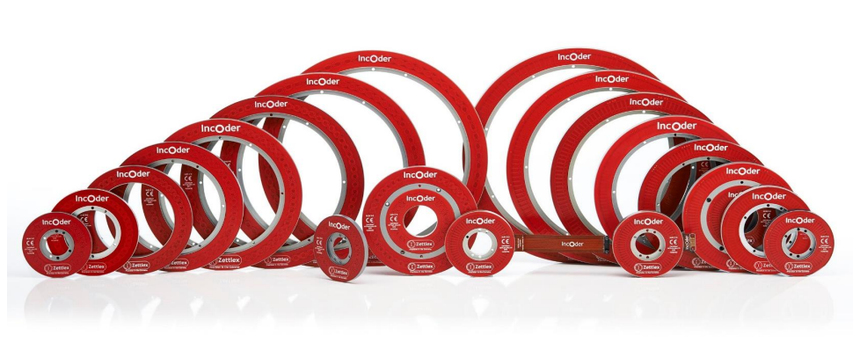

17. 你們可以提供多大外徑的IncOder？

標準品外徑最大595mm。請聯系Zettlex或您當?shù)氐拇�理商以獲得更大的尺寸。

 18. IncOder是否需要出口許可證？

通常不需要。IncOder可以免于經修正的歐盟理事會第428/2009號條例（歐盟雙重用途清 單），只有直徑大于或等于1000mm或精度<1角秒時才需要出口許可證。沒有標準產 品在這個限制里。

19. Zettlex如何管理電子元件的廢棄？

Zettlex已經將詳細的淘汰政策和程序作為我們質量管理體系的一部分。 一般來說，我們 的政策只是使用廣泛使用的電子元件；可以從各種來源獲得，并且具有很低的可能性。在電子元件廢棄的情況下，我們通常會選擇，指定和（如有必要）限定合適的形式，適合和功能的替代方案。

20. IncOder可以淹沒在油中或者水中嗎？

 對。所有裝置都可用于礦物油。整體式軸向電纜連接編碼器用于水下工作。如果是深度潛 水，則還應指定擴展范圍產品選項C。

21. 如果使用范圍縮小，IncOder的準確性是否會改善？

是。重復性不受影響，但精度 - 換句話說，線性度 - 隨著范圍的減小而提高。這在運動 范圍受到限制的某些應用中是有利的，例如通常<90°的指向裝置中的升降控制。下表顯 示了對于具有數字輸出的所有設備的縮放比例，對引用精度的影響：

靜態精度與范圍的改善率不是簡單的線性函數關系。這意味著如果您的應用程序的范圍為120°，那么引用的準確度應該從“最多360°”列開始。類似地，如果您的范圍是45°，那 么引用的準確度應該從列“高達60°”開始。為了清楚起見，上述適用于所有IncOder，不僅僅是定制的產品規�？s小。

22.我們可以使用IncOder準確計算速度嗎？

是。有多種方法，最佳方法取決于應用的性質，以及如何準確測量速度。 通常，0-10V 輸出信號不適用于速度計算，因為它們通常僅適用于<1圈運行而不是連續旋轉。第一種選擇是使用具有A/B/Z脈沖的IncOder。第二種選擇是使用帶有A/B/Z脈沖內部和絕對角度外部的雙冗余IncOder（INC-10）。 第三種選擇是使用具有絕對角度輸出的設備，如SPI或SSI，通常SPI1或SSI4產品選項特別有利。第三個選擇的方法在另一份文件中詳細說明 - 請參考Zettlex IncOder應用筆記 - 計算速度。您可以在IncOder部分找到這個內容，詢問 您當?shù)氐腪ettlex代理商以獲取資料。

23. 電流消耗是否依賴于電源電壓？

否 。因為我們在IncOder定子中使用線性穩壓器。
